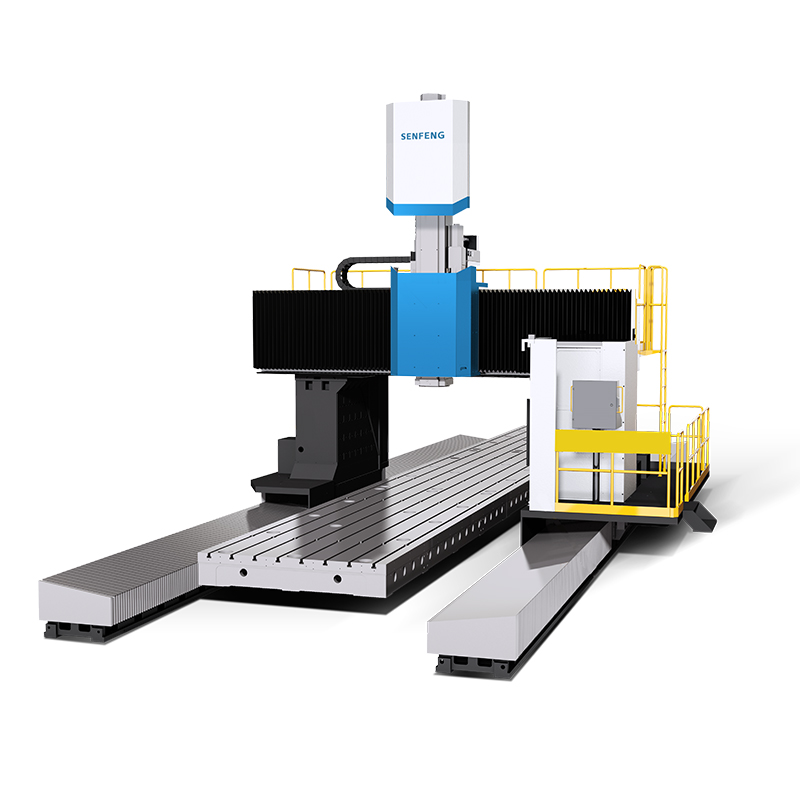

Trung tâm gia công giàn cột đôi trượt

Mô hình: SFS-35130
Khu vực làm việc: 3500 * 12000mm
Tải trọng tối đa: 5t / ㎡
Tình trạng sẵn có:
Số:
  • Trung tâm gia công giàn khoan hai cột trượt SENFENG SFS-35130 bao gồm bàn làm việc, giường máy, xe, cột, dầm, yên xe, ram, trục chính, hộp số, hệ thống làm mát nhiệt độ không đổi trục chính, hệ thống bôi trơn tập trung trục tọa độ, hệ thống thủy lực khí nén của máy công cụ, Z - hệ thống cân bằng thủy lực trục, thiết bị loại bỏ phoi tự động ở cả hai bên của bàn làm việc, hệ thống làm mát bằng nước, két nước dung tích lớn, phòng vận hành theo dõi giàn, điều khiển điện tử và các thành phần khác, với những ưu điểm của khung cơ bản của giàn truyền thống giường máy, bao gồm độ cứng mạnh mẽ, cấu trúc đối xứng, ổn định mạnh mẽ và như vậy.

  •  Nó có các chức năng xử lý khác nhau, bao gồm phay, doa, khoan (khoan, gia công phản lực, doa), khai thác, khắc chìm, v.v.Nó cũng có thể được trang bị tính năng thay đổi đầu tự động, thay đổi dao tự động và các tùy chọn khác, để nó có thể hoàn thành việc gia công lỗ và mặt phẳng của năm mặt trong một lần kẹp.Hơn nữa, tùy theo nhu cầu khác nhau của khách hàng, có thể lựa chọn các chức năng phụ trợ như lưới vòng kín hoàn toàn, làm mát trung tâm dụng cụ, đo phôi tự động và đo dụng cụ tự động.


Trung tâm gia công giàn cột đôi trượt

Phạm vi xử lý





Hành trình trục X (mm)

13000

Hành trình trục Y (mm)

4600

Hành trình trục Z (mm)

1250

Chiều rộng hiệu quả của giàn (mm)

4500

Khoảng cách từ trục chính đến bàn làm việc (mm)

150 ~ 1400

Bàn làm việc





Kích thước hiệu dụng (mm)

3500 × 12000

Tải trọng tối đa (t / ㎡)

5

Kích thước của khe chữ T (chiều rộng × khoảng cách) (mm)

28 × 250 (Y)

Tốc độ X / Y / Z (mm / phút)

15/12/10

Tương đương bước tối thiểu (mm)

0.001

Con quay












Chế độ lái

Truyền động bánh răng

Tốc độ quay của trục chính (vòng / phút)

10-4000

Công suất (S1 / S6-40 %) (kW)

22/26

Mô-men xoắn (S1 / S6-40 %) (Nm)

866/1023

Độ côn và đặc điểm kỹ thuật

ISO7: 24NO50

Đặc điểm kỹ thuật đinh tán (mm)

P50T-2-MAS403

Phần Ram (mm)

420 × 430

Công cụ

Theo chiều dọc

Nằm ngang

Tay cầm

BT50

Đường kính tối đa của dụng cụ (khoảng trống liền kề) (mm)

Φ110 / Φ220

Φ125 / Φ245

Chiều dài tối đa của dụng cụ lưỡi (mm)

380

380

Trọng lượng tối đa của dụng cụ lưỡi (kg)

25

Định vị chính xác (tiêu chuẩn GB / T 17421,2-2000)



Trục X (mm)

0,06 (với thước cách tử)

Trục Y (mm)

0.037

Trục Z (mm)

0.020

Độ chính xác định vị lặp lại (tiêu chuẩn GB / T

17421,2-2000)



Trục X (mm)

0,031 (với thước cách tử)

Trục Y (mm)

0.025

Trục Z (mm)

0.013

Khác



Tổng công suất (kVA)

100

Hệ thống CNC (T)

FANUC 0i

Kích thước (L × W × H) (cm)

2200 × 870 × 550


  • Các bộ phận chính như gầm máy và toa xe được làm bằng gang chất lượng cao và chịu lực cao, có độ cứng vững và chống động đất tốt;

  • Các thành phần khí nén chính từ thương hiệu SMC, với hiệu suất đáng tin cậy, dễ dàng lắp đặt và vận hành;

  •  Nó áp dụng hệ thống bôi trơn định lượng tiên tiến với cảnh báo tắc nghẽn đường ống để đảm bảo an toàn bôi trơn và bảo trì dễ dàng;

  • Hệ thống trục chính / hộp số được trang bị hệ thống làm mát nhiệt độ không đổi tương ứng theo tiêu chuẩn để ngăn ngừa biến dạng nhiệt, cải thiện độ chính xác và kéo dài tuổi thọ của nó.

Trung tâm gia công cột đôi trượt SENFENG SFS-35130 được sử dụng rộng rãi trong năng lượng mới, hàng không vũ trụ, đóng gói, vận chuyển đường sắt, phần cứng và cao su và các lĩnh vực gia công cơ khí khác.


Trung tâm gia công giàn cột đôi trượt
